IL SB311 Cargo Marine Snatch Block Ridefinisce l'efficienza nella gestione del carico marino, fornendo una soluzione critica di multionazione della forza per le operazioni di sollevamento e rimorchio a bordo di navi e piattaforme offshore.
| Quantità: | |
|---|---|
SB311-24 '*25T
SB311 Cargo Snatch Block
| Modello | Peso (kg) | SWL (T) | Tl (t) |
| SB311-8 '× 2,5t | 29 | 2.5 | 10 |
| SB311-10 '× 3T | 40 | 3 | 12 |
| SB311-12 '× 5T | 46 | 5 | 20 |
| SB311-14 '× 6t | 65 | 6 | 24 |
| SB311-14 '× 8t | 70 | 8 | 32 |
| SB311-16 '× 8t | 98 | 8 | 32 |
| SB311-16 '× 10T | 104 | 10 | 40 |
| SB311-16 '× 15T | 137 | 15 | 60 |
| SB311-18 '× 15T | 153 | 15 | 60 |
| SB311-18 '× 20T | 204 | 20 | 80 |
| SB311-20 '× 25T | 260 | 25 | 100 |
| SB311-24 '× 50T | 360 | 50 | 150 |

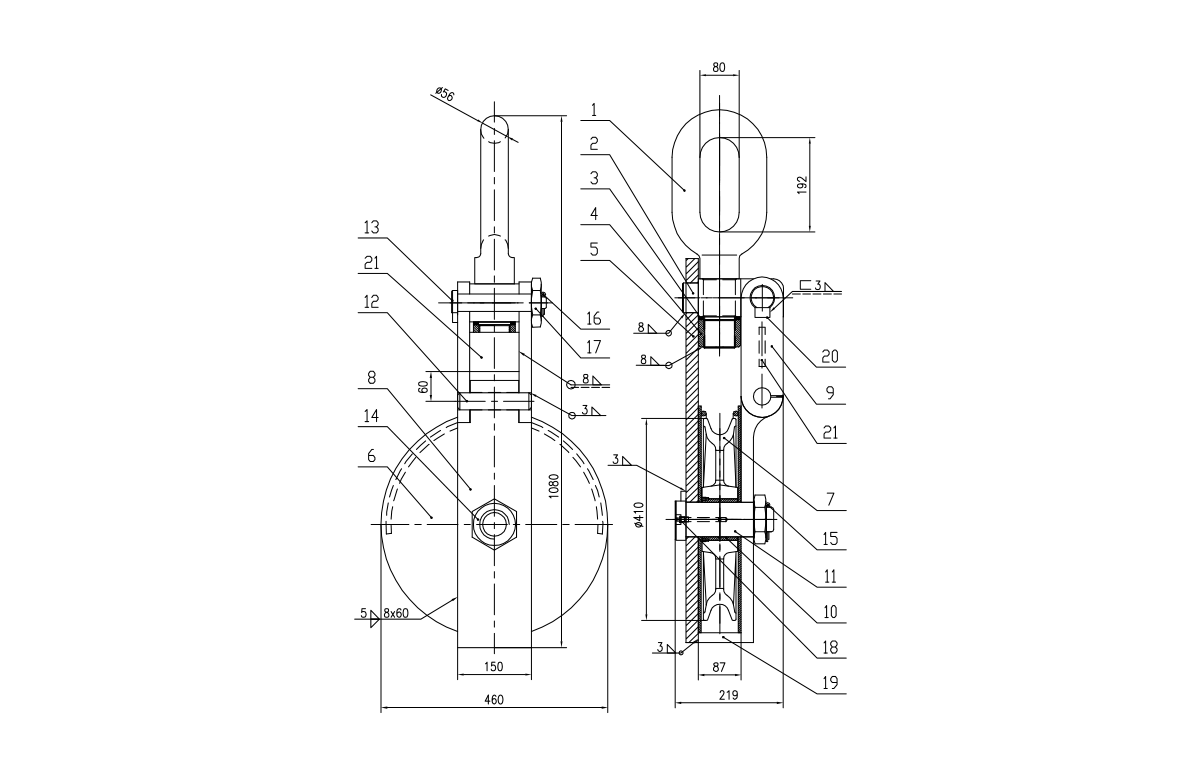

| Articolo | Descrizione | Qty | Peso |
| 1 | Anello lungo | 1 | 29.3 |
| 2 | Trave | 1 | 24 |
| 3 | Distanziatore | 1 | 0.32 |
| 4 | Rotondo dado | 1 | 2.4 |
| 5 | Fulmback | 1 | 41.34 |
| 6 | Piastra di guardia | 2 | 29.84 |
| 7 | Pulegge | 1 | 62 |
| 8 | Lancia | 1 | 11.26 |
| 9 | Piastra di connessione | 2 | 18.62 |
| 10 | Spillo | 1 | 3 |
| 11 | Albero a spillo | 1 | 2.25 |
| 12 | Piastra di cerniera | 1 | 27.8 |
| 13 | Noce | 1 | 1.16 |
| 14 | Cespuglio | 1 | 1.68 |
| 15 | Piastra di connessione | 1 | 3.1 |
| 16 | Piastra di connessione | 1 | 1.09 |
| 17 | Blocco fisso | 2 | 0.12 |
| 18 | Noce | 1 | |
| 19 | Spillo | 1 | |
| 20 | Spillo | 1 | |
| 21 | Zerk | 2 |
Poiché la logistica marittima richiede tempi di consegna più rapidi e capacità di carico più pesanti, questo blocco SNATCH combina una robusta costruzione con un funzionamento a bassa frizione per migliorare la sicurezza e la produttività operativa. Ingegnerizzato per gestire carichi di lavoro sicuri fino a 50 tonnellate (490 kN), la SB311 presenta una puleggia di diametro da 16 pollici con cuscinetti di precisione, corde di filo che si adattano e imbragature sintetiche da 22 mm a 32 mm di diametro. Il suo telaio in acciaio a goccia con un design del perno a rilascio rapido consente un rapido inserimento della corda senza filettatura, rendendolo indispensabile per la risposta alle emergenze e le operazioni di carico di routine.
L'SB311 incorpora una puleggia in acciaio indurita con una finitura di scanalatura lucida (RA 0,8 μm) che minimizza l'abrasione della corda e riduce la perdita di attrito a meno del 3%. La puleggia ruota su boccole di bronzo auto-lubrificanti valutate per oltre 10.000 cicli di funzionamento senza manutenzione, garantendo prestazioni fluide anche in ambienti di acqua salata. Questo design mantiene l'integrità della corda massimizzando l'efficienza di trasferimento del carico.
Prodotto in acciaio al carbonio forgiato a goccia (ASTM A668 Grade M) con una resistenza alla trazione superiore a 800 MPa, il telaio resiste a carichi laterali fino al 125% di SWL. La piastra laterale a rilascio rapido è dotato di un perno di bloccaggio a molla con una cotter di sicurezza che impedisce l'apertura accidentale durante il funzionamento. Tutti i componenti portanti a carico subiscono un'ispezione di particelle magnetiche per eliminare i difetti interni.
L'intero assemblaggio riceve un rivestimento zincato a caldo (spessore minimo di 85 μm) che soddisfa gli standard ASTM A153, fornendo una resistenza di corrosione superiore in ambienti di acqua salata. I componenti critici come l'asse e le boccole sono costruiti in acciaio inossidabile 316 per evitare il sequestro. La scanalatura del taglio include un indicatore di usura che diventa visibile quando si perde il 10% dello spessore del materiale.
Reindirizzando la forza di una corda o di un cavo, l'SB311 raddoppia efficacemente la capacità di sollevamento dei sistemi di argani, riducendo alla metà la forza operativa richiesta. Questo vantaggio meccanico consente di gestire carichi più pesanti con apparecchiature esistenti e riduce l'affaticamento dell'operatore durante le operazioni prolungate.
La piastra laterale caricata a molla consente un rapido inserimento e rimozione delle corde senza threading, riducendo il tempo di configurazione fino al 70% rispetto ai tradizionali progetti a blocchi. Questa funzione è particolarmente preziosa in situazioni di emergenza in cui la distribuzione rapida può prevenire danni al carico o migliorare la sicurezza.
Il blocco SNATCH ospita entrambe le corde di filo (IPS grado 6x37) e le corde sintetiche di polietilene ad alto modulo (HMPE) all'interno dell'intervallo di diametro di 22-32 mm. La scanalatura a taglio lucido è specificamente progettata per prevenire danni alla fibra di corda sintetica mantenendo la presa sicura durante le operazioni.
Oltre al cotter di sicurezza sul perno di rilascio, il blocco include un perno di indicatore di carico che si estende visibilmente quando viene superato il 110% di SWL, avvisando gli operatori di potenziali condizioni di sovraccarico. Il design del telaio include le mani posizionate per mantenere le dita libere dai punti di pizzico durante il funzionamento.
Le boccole di bronzo dovrebbero essere ispezionate trimestralmente per segni di usura e la scanalatura di puleggia è stata pulita regolarmente per rimuovere i detriti. Si raccomanda un'applicazione leggera di grasso di livello marino ogni 500 cicli o mensilmente in applicazioni a uso pesante. L'ispezione annuale dovrebbe verificare l'integrità galvanizzante e l'allineamento della puleggia.
