| Quantità: | |
|---|---|
RJ-3680
HEE
Progettato per condizioni di lavoro all'aperto e all'aperto, questo portello a tenuta stagna ad azione rapida offre prestazioni affidabili di tenuta alle intemperie, funzionamento ad azione rapida da parte di una sola persona e durata eccezionale, fornendo un accesso comodo e sicuro per il passaggio del personale e la manutenzione delle attrezzature sui ponti aperti delle navi marine, piattaforme offshore, attrezzature portuali e strutture industriali all'aperto. Realizzato con struttura principale in acciaio di alta qualità e componenti centrali in acciaio inossidabile resistenti alla corrosione, il portello resiste a elementi aggressivi tra cui pioggia battente, spruzzi di mare, nebbia salina, sabbia e vento forte, garantendo prestazioni stabili a lungo termine in ambienti esterni impegnativi.
Parametro | Specifiche |
Modello n. | RJ-3680 |
Materiale della copertura del portello e della mastra | Acciaio strutturale premium |
Materiale della guarnizione di tenuta | Neoprene ad alta elasticità |
Modalità operativa | Operazione ad azione rapida con volantino singolo |
Materiale dei componenti rotanti e di bloccaggio del nucleo | Acciaio inossidabile |
Materiale della boccola della cerniera | Nylon |
Materiale di imballaggio sigillante | Grafite |
Finitura standard | Primer e finitura anticorrosione |
Scenari applicativi primari | Ponti aperti marini, piattaforme offshore, strutture portuali, installazioni industriali all'aperto |

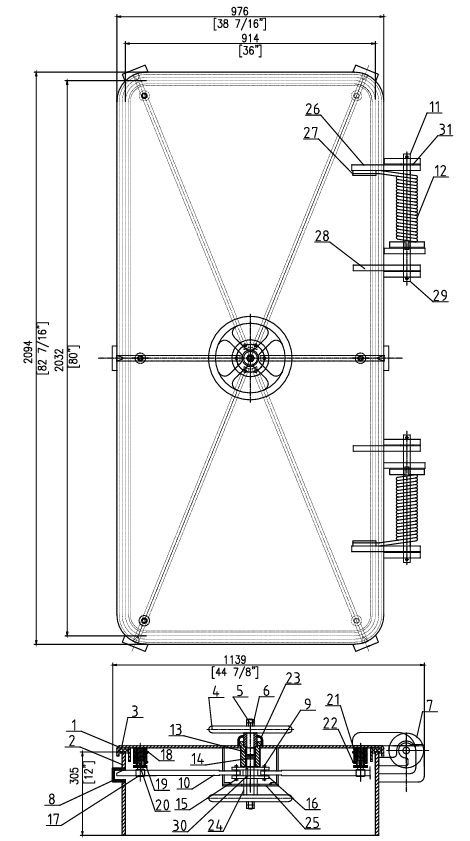

NO. | Nome e specifiche | Materiale |
1 | Gruppo di copertura del portello | STEEL |
2 | Assemblea di coaming | STEEL |
3 | Guarnizione del portello | Neoprene |
4 | MONTAGGIO VOLANTINO | STEEL |
5 | Albero centrale | Acciaio inossidabile |
6 | NOCI DI MARMELLATA | Acciaio inossidabile |
7 | PIGNONE DI REGOLAZIONE | STEEL |
8 | ASSEMBLAGGIO TASCA PER CANE | STEEL |
9 | COPIA | Acciaio inossidabile |
10 | Braccio di cane | Acciaio inossidabile |
11 | PERNO CERNIERA | Acciaio inossidabile |
12 | MOLLA CERNIERA | Acciaio inossidabile |
13 | BOCCOLA | NYLON |
14 | IMBALLAGGIO | GRAFITE |
15 | PERNO DEL BRACCIO DEL CANE | Acciaio inossidabile |
16 | Gruppo a blocchi rotanti | Acciaio inossidabile |
17 | Guida girevole | OTTONE |
18 | PULSANTE DI REGOLAZIONE | STEEL |
19 | MOLLA GUIDA GIREVOLE | Acciaio inossidabile |
20 | RACCORDO INGRASSAGGIO | Acciaio inossidabile |
21 | RONDELLA | Acciaio inossidabile |
22 | VITE | Acciaio inossidabile |
23 | MANICA | STEEL |
24 | MANICA | STEEL |
25 | CONCHIGLIA | STEEL |
26 | LAMA DELLA CERNIERA | STEEL |
27 | SUPPORTO MOLLA | STEEL |
28 | SUPPORTO FISSATORE A MOLLA | STEEL |
29 | COPIA | Acciaio inossidabile |
30 | CHIAVE | Acciaio inossidabile |
31 | RONDELLA | Acciaio inossidabile |
Questo portello stagno alle intemperie azionato tramite volantino è dotato di un sistema di azionamento centralizzato tramite volantino, che consente l'apertura e il bloccaggio da parte di una sola persona, senza attrezzi, in pochi secondi, migliorando significativamente l'efficienza della manutenzione e riducendo i tempi di funzionamento in condizioni atmosferiche avverse.
La guarnizione in neoprene ad alta elasticità, abbinata a una struttura di bloccaggio uniforme multipunto, forma una tenuta continua a tenuta stagna, bloccando efficacemente l'acqua piovana, gli spruzzi del mare, la sabbia, la polvere e il vento dall'entrare nello spazio chiuso, proteggendo le apparecchiature interne e il personale dagli elementi esterni aggressivi.
La struttura principale è realizzata in acciaio strutturale ad alta resistenza, con eccezionale resistenza agli urti e capacità di carico, adattandosi alle vibrazioni dinamiche e ai carichi di impatto su navi e piattaforme offshore, garantendo l'integrità strutturale a lungo termine senza deformazioni.
Tutti i componenti principali di rotazione, bloccaggio e fissaggio sono realizzati in acciaio inossidabile, con aggiornamenti anticorrosione opzionali, che offrono un'eccezionale resistenza alla corrosione da nebbia salina e agli agenti atmosferici esterni, prolungando la durata di servizio e riducendo i costi di manutenzione a lungo termine per le applicazioni industriali con portelli di accesso esterni a tenuta stagna .
Il design modulare consente la rapida sostituzione delle parti soggette ad usura, comprese guarnizioni di tenuta, boccole e molle, senza complessi disassemblaggi, riducendo al minimo i tempi di fermo per manutenzione e riparazione.
Il portello resistente alle intemperie ad azione rapida funziona tramite un sistema di chiusura sincrono centralizzato azionato da volantino. Quando il volantino viene ruotato, fa girare l'albero centrale in acciaio inossidabile, che attiva la ruota dentata di regolazione e i bracci multipli del cane per ottenere un bloccaggio o un rilascio sincrono e uniforme. La coppia di rotazione del volantino viene convertita in forza di compressione bilanciata lungo l'intera circonferenza del coperchio del portello, comprimendo uniformemente la guarnizione di tenuta in neoprene tra il coperchio del portello e la mastra per formare una tenuta stagna alle intemperie continua e senza spazi. La struttura della cerniera assistita da molla riduce lo sforzo di apertura, mentre la boccola in nylon e la baderna in grafite garantiscono un funzionamento regolare e resistente all'usura dei componenti rotanti. Nello stato chiuso, il portello resiste al vento forte, alla pioggia battente e agli spruzzi del mare, mantenendo prestazioni di tenuta stabili in ambienti marini e esterni dinamici.
Prima dell'installazione, verificare che le dimensioni dell'apertura della superficie di installazione corrispondano alle dimensioni della mastra del portello e assicurarsi che la superficie di installazione sia piana e livellata per evitare sollecitazioni irregolari sulla guarnizione di tenuta dopo l'installazione.
Saldare la mastra alla base di installazione con una saldatura completa e uniforme, assicurandosi che la mastra sia allineata verticalmente e priva di deformazioni di saldatura. Dopo la saldatura, rimuovere tutte le scorie di saldatura e applicare un rivestimento anticorrosione sull'area di saldatura per prevenire ruggine e corrosione.
Lubrificare il volantino, l'albero rotante e i componenti della cerniera con grasso impermeabile ogni 3 mesi. Ispezionare la guarnizione di tenuta in neoprene ogni 6 mesi per verificarne l'usura e l'invecchiamento e sostituirla tempestivamente se si riscontrano danni. Controllare annualmente la tenuta dei bracci dei cani di bloccaggio per garantire prestazioni costanti di tenuta alle intemperie.
Sì, è specificamente progettato per ponti aperti marini, piattaforme offshore e altri ambienti marini esterni difficili, con un'eccellente resistenza agli spruzzi del mare, alla nebbia salina, alla pioggia battente, al vento forte e all'erosione della sabbia.
Sì, il design ad azione rapida con volantino singolo consente l'apertura e il bloccaggio da parte di una sola persona, senza attrezzi, in pochi secondi, anche in condizioni atmosferiche avverse, migliorando la manutenzione e l'efficienza di accesso.
Offriamo servizi personalizzati tra cui la regolazione delle dimensioni, la finitura zincata a caldo, la struttura interamente in acciaio inossidabile e le altezze delle mastre personalizzate per soddisfare specifici requisiti di progetto e applicazione.
Progettato per condizioni di lavoro all'aperto e all'aperto, questo portello a tenuta stagna ad azione rapida offre prestazioni affidabili di tenuta alle intemperie, funzionamento ad azione rapida da parte di una sola persona e durata eccezionale, fornendo un accesso comodo e sicuro per il passaggio del personale e la manutenzione delle attrezzature sui ponti aperti delle navi marine, piattaforme offshore, attrezzature portuali e strutture industriali all'aperto. Realizzato con struttura principale in acciaio di alta qualità e componenti centrali in acciaio inossidabile resistenti alla corrosione, il portello resiste a elementi aggressivi tra cui pioggia battente, spruzzi di mare, nebbia salina, sabbia e vento forte, garantendo prestazioni stabili a lungo termine in ambienti esterni impegnativi.
Parametro | Specifiche |
Modello n. | RJ-3680 |
Materiale della copertura del portello e della mastra | Acciaio strutturale premium |
Materiale della guarnizione di tenuta | Neoprene ad alta elasticità |
Modalità operativa | Operazione ad azione rapida con volantino singolo |
Materiale dei componenti rotanti e di bloccaggio del nucleo | Acciaio inossidabile |
Materiale della boccola della cerniera | Nylon |
Materiale di imballaggio sigillante | Grafite |
Finitura standard | Primer e finitura anticorrosione |
Scenari applicativi primari | Ponti aperti marini, piattaforme offshore, strutture portuali, installazioni industriali all'aperto |
NO. | Nome e specifiche | Materiale |
1 | Gruppo di copertura del portello | STEEL |
2 | Assemblea di coaming | STEEL |
3 | Guarnizione del portello | Neoprene |
4 | MONTAGGIO VOLANTINO | STEEL |
5 | Albero centrale | Acciaio inossidabile |
6 | NOCI DI MARMELLATA | Acciaio inossidabile |
7 | PIGNONE DI REGOLAZIONE | STEEL |
8 | ASSEMBLAGGIO TASCA PER CANE | STEEL |
9 | COPIA | Acciaio inossidabile |
10 | Braccio di cane | Acciaio inossidabile |
11 | PERNO CERNIERA | Acciaio inossidabile |
12 | MOLLA CERNIERA | Acciaio inossidabile |
13 | BOCCOLA | NYLON |
14 | IMBALLAGGIO | GRAFITE |
15 | PERNO DEL BRACCIO DEL CANE | Acciaio inossidabile |
16 | Gruppo a blocchi rotanti | Acciaio inossidabile |
17 | Guida girevole | OTTONE |
18 | PULSANTE DI REGOLAZIONE | STEEL |
19 | MOLLA GUIDA GIREVOLE | Acciaio inossidabile |
20 | RACCORDO INGRASSAGGIO | Acciaio inossidabile |
21 | RONDELLA | Acciaio inossidabile |
22 | VITE | Acciaio inossidabile |
23 | MANICA | STEEL |
24 | MANICA | STEEL |
25 | CONCHIGLIA | STEEL |
26 | LAMA DELLA CERNIERA | STEEL |
27 | SUPPORTO MOLLA | STEEL |
28 | SUPPORTO FISSATORE A MOLLA | STEEL |
29 | COPIA | Acciaio inossidabile |
30 | CHIAVE | Acciaio inossidabile |
31 | RONDELLA | Acciaio inossidabile |
Questo portello stagno alle intemperie azionato tramite volantino è dotato di un sistema di azionamento centralizzato tramite volantino, che consente l'apertura e il bloccaggio da parte di una sola persona, senza attrezzi, in pochi secondi, migliorando significativamente l'efficienza della manutenzione e riducendo i tempi di funzionamento in condizioni atmosferiche avverse.
La guarnizione in neoprene ad alta elasticità, abbinata a una struttura di bloccaggio uniforme multipunto, forma una tenuta continua a tenuta stagna, bloccando efficacemente l'acqua piovana, gli spruzzi del mare, la sabbia, la polvere e il vento dall'entrare nello spazio chiuso, proteggendo le apparecchiature interne e il personale dagli elementi esterni aggressivi.
La struttura principale è realizzata in acciaio strutturale ad alta resistenza, con eccezionale resistenza agli urti e capacità di carico, adattandosi alle vibrazioni dinamiche e ai carichi di impatto su navi e piattaforme offshore, garantendo l'integrità strutturale a lungo termine senza deformazioni.
Tutti i componenti principali di rotazione, bloccaggio e fissaggio sono realizzati in acciaio inossidabile, con aggiornamenti anticorrosione opzionali, che offrono un'eccezionale resistenza alla corrosione da nebbia salina e agli agenti atmosferici esterni, prolungando la durata di servizio e riducendo i costi di manutenzione a lungo termine per le applicazioni industriali con portelli di accesso esterni a tenuta stagna .
Il design modulare consente la rapida sostituzione delle parti soggette ad usura, comprese guarnizioni di tenuta, boccole e molle, senza complessi disassemblaggi, riducendo al minimo i tempi di fermo per manutenzione e riparazione.
Il portello resistente alle intemperie ad azione rapida funziona tramite un sistema di chiusura sincrono centralizzato azionato da volantino. Quando il volantino viene ruotato, fa girare l'albero centrale in acciaio inossidabile, che attiva la ruota dentata di regolazione e i bracci multipli del cane per ottenere un bloccaggio o un rilascio sincrono e uniforme. La coppia di rotazione del volantino viene convertita in forza di compressione bilanciata lungo l'intera circonferenza del coperchio del portello, comprimendo uniformemente la guarnizione di tenuta in neoprene tra il coperchio del portello e la mastra per formare una tenuta stagna alle intemperie continua e senza spazi. La struttura della cerniera assistita da molla riduce lo sforzo di apertura, mentre la boccola in nylon e la baderna in grafite garantiscono un funzionamento regolare e resistente all'usura dei componenti rotanti. Nello stato chiuso, il portello resiste al vento forte, alla pioggia battente e agli spruzzi del mare, mantenendo prestazioni di tenuta stabili in ambienti marini e esterni dinamici.
Prima dell'installazione, verificare che le dimensioni dell'apertura della superficie di installazione corrispondano alle dimensioni della mastra del portello e assicurarsi che la superficie di installazione sia piana e livellata per evitare sollecitazioni irregolari sulla guarnizione di tenuta dopo l'installazione.
Saldare la mastra alla base di installazione con una saldatura completa e uniforme, assicurandosi che la mastra sia allineata verticalmente e priva di deformazioni di saldatura. Dopo la saldatura, rimuovere tutte le scorie di saldatura e applicare un rivestimento anticorrosione sull'area di saldatura per prevenire ruggine e corrosione.
Lubrificare il volantino, l'albero rotante e i componenti della cerniera con grasso impermeabile ogni 3 mesi. Ispezionare la guarnizione di tenuta in neoprene ogni 6 mesi per verificarne l'usura e l'invecchiamento e sostituirla tempestivamente se si riscontrano danni. Controllare annualmente la tenuta dei bracci dei cani di bloccaggio per garantire prestazioni costanti di tenuta alle intemperie.
Sì, è specificamente progettato per ponti aperti marini, piattaforme offshore e altri ambienti marini esterni difficili, con un'eccellente resistenza agli spruzzi del mare, alla nebbia salina, alla pioggia battente, al vento forte e all'erosione della sabbia.
Sì, il design ad azione rapida con volantino singolo consente l'apertura e il bloccaggio da parte di una sola persona, senza attrezzi, in pochi secondi, anche in condizioni atmosferiche avverse, migliorando la manutenzione e l'efficienza di accesso.
Offriamo servizi personalizzati tra cui la regolazione delle dimensioni, la finitura zincata a caldo, la struttura interamente in acciaio inossidabile e le altezze delle mastre personalizzate per soddisfare specifici requisiti di progetto e applicazione.
