Piastra di espansione

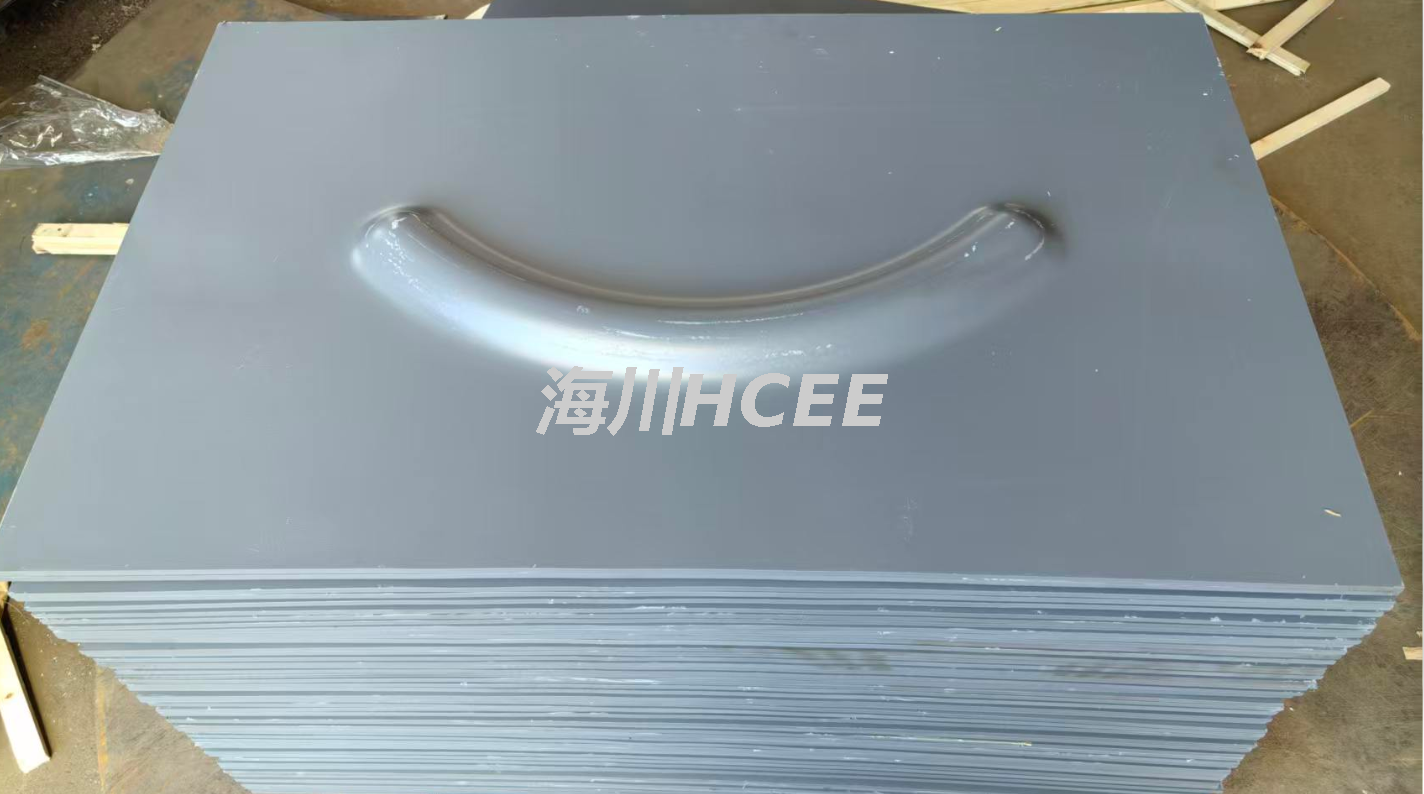

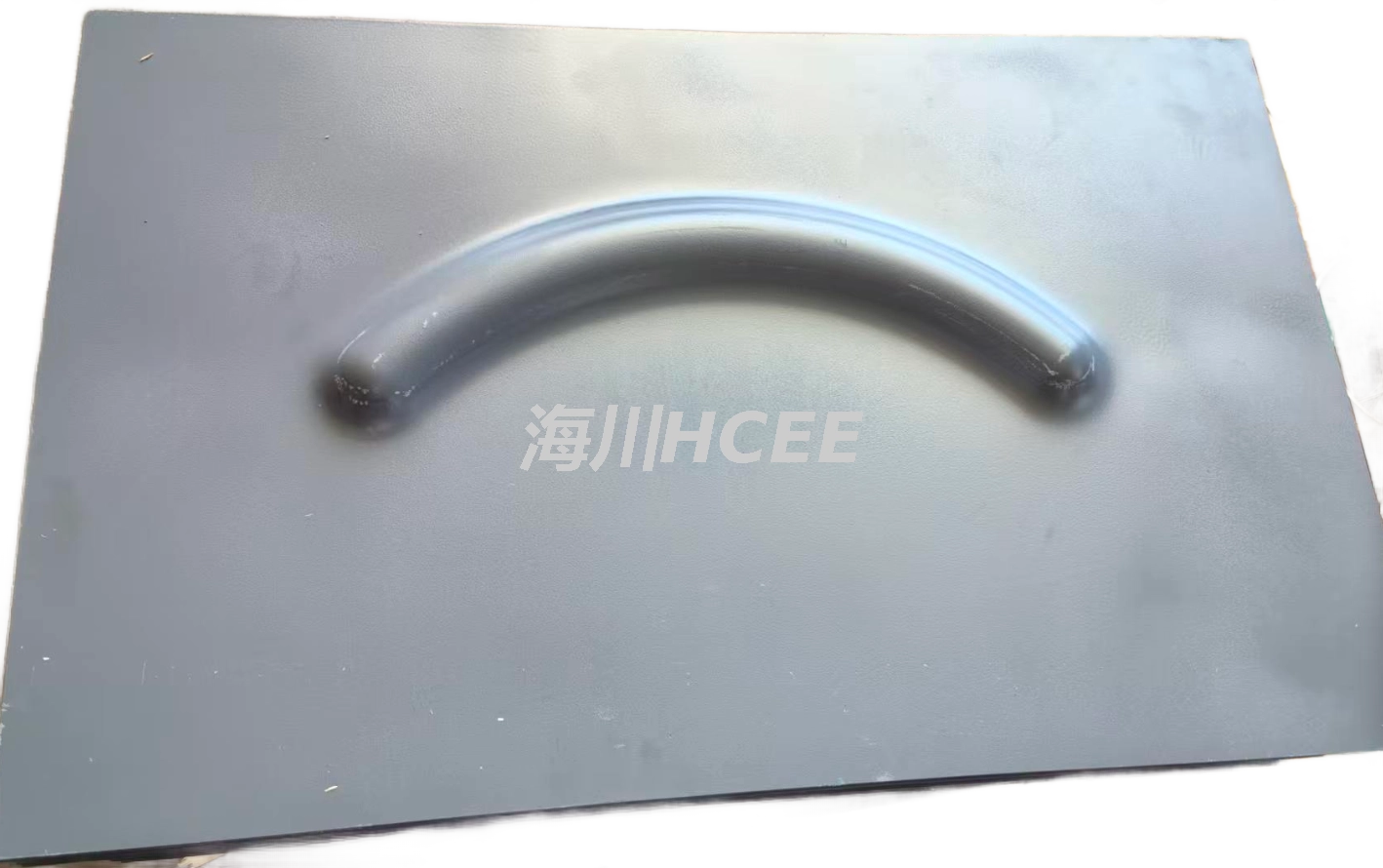

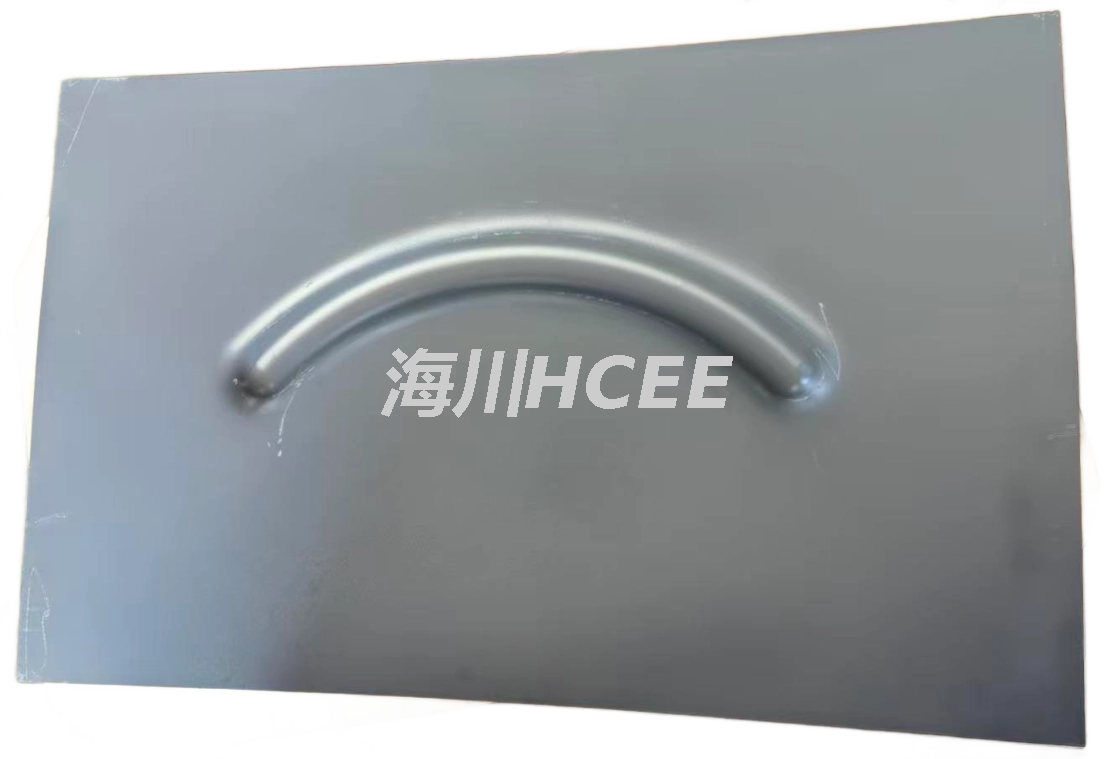

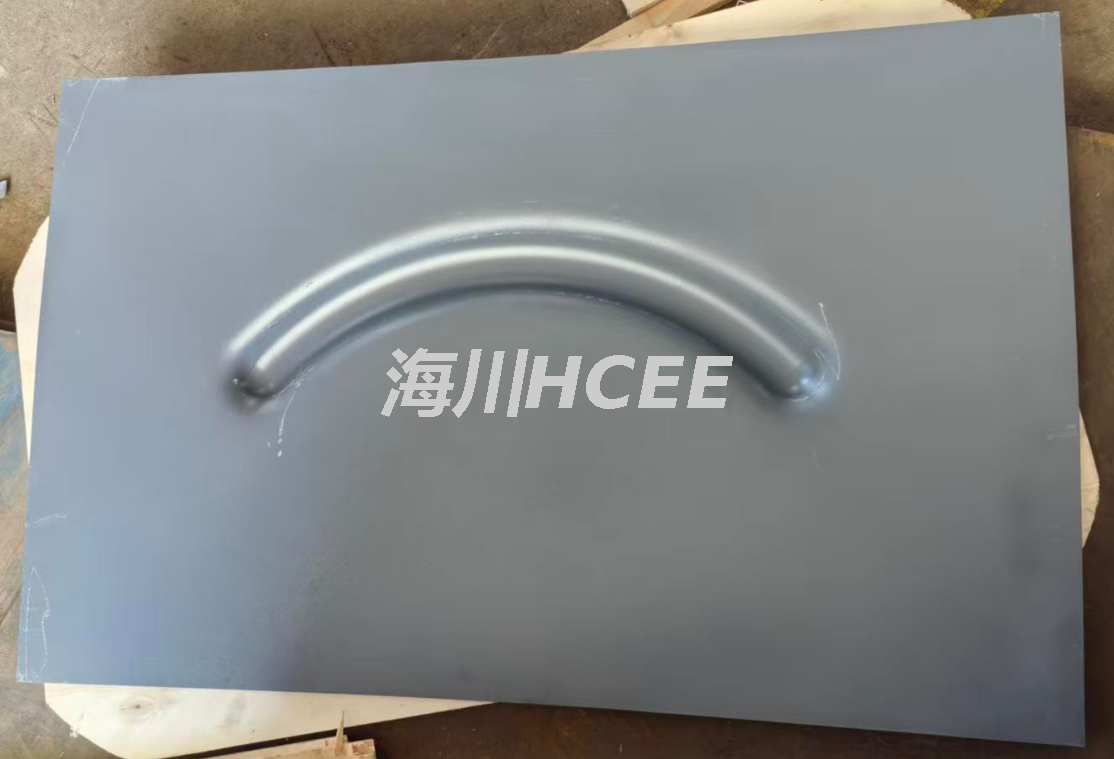

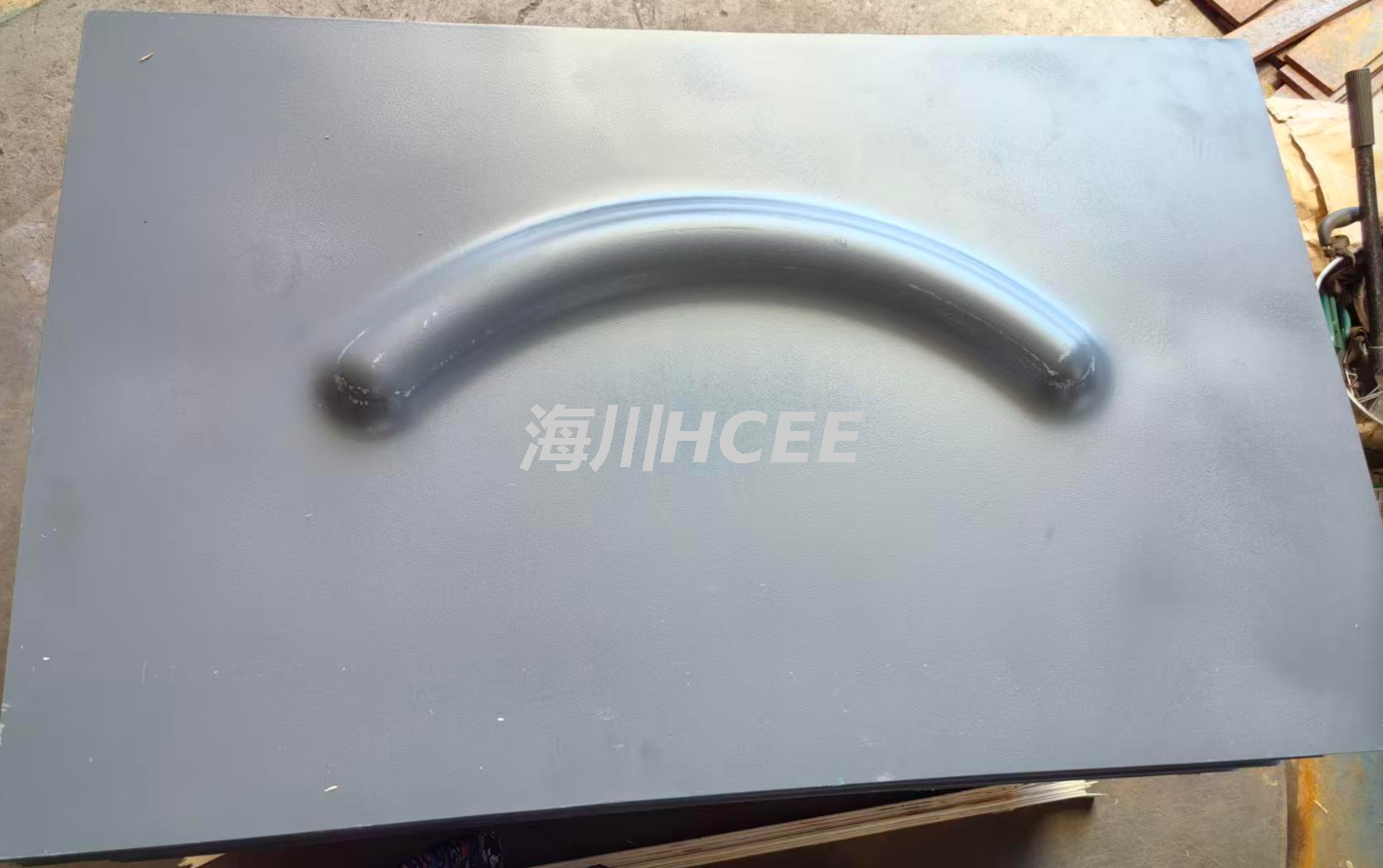

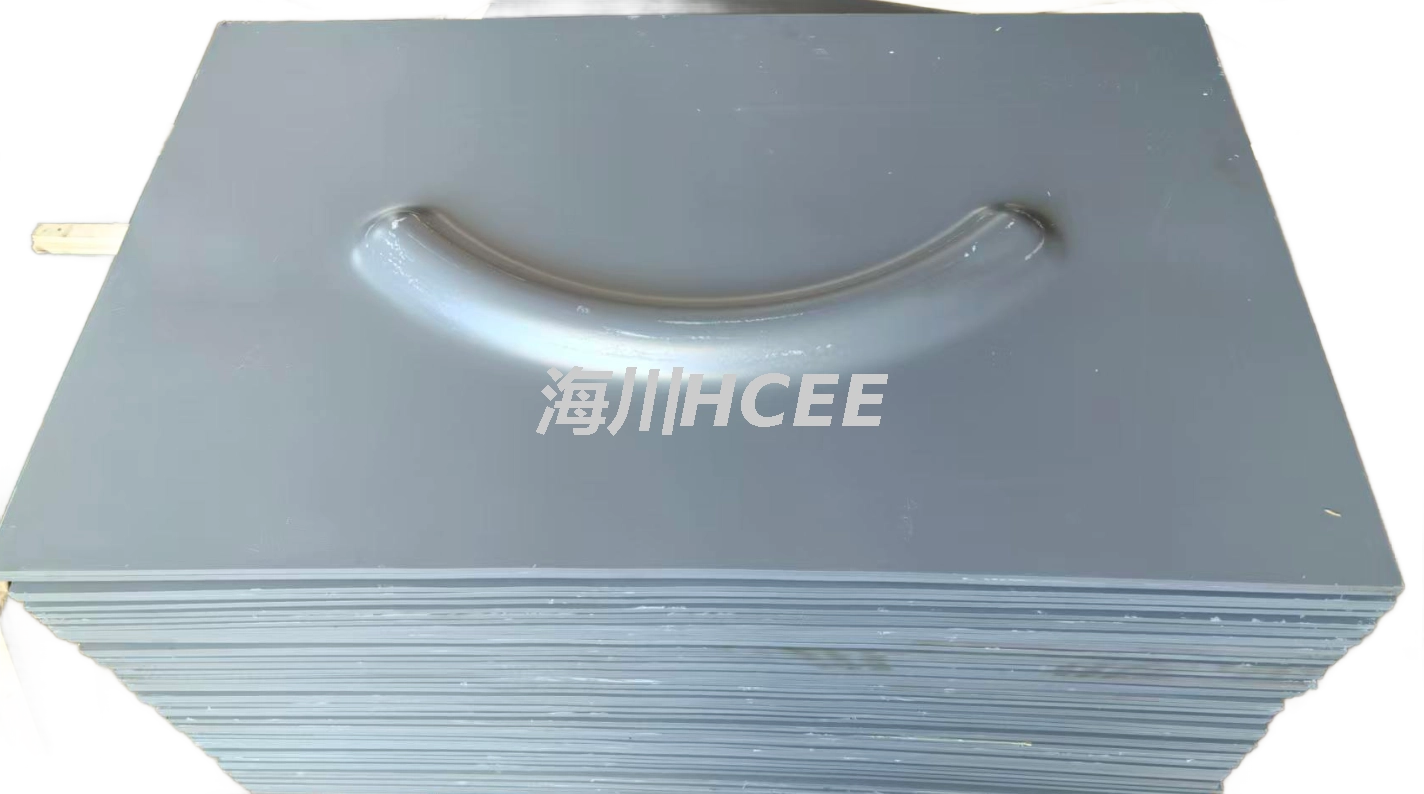

Piastra di espansione marina personalizzata con scanalatura della sella curva pressata a freddo. Progettato per supporti di tubi navali e offshore per assorbire lo spostamento della dilatazione termica e distribuire il carico del tubo. Disponibili acciaio di grado marino, sabbiatura e rivestimento marino, certificazione CCS/ABS/BV supportata.
Stato di disponibilità:
Quantità:
  • DF-443-6

  • HEE

Descrizione del prodotto

La nostra piastra di espansione marina è un componente di allestimento fondamentale per i sistemi di supporto delle tubazioni marine. Una scanalatura concava e curva della sella viene pressata a freddo direttamente nella piastra d'acciaio. Il profilo dell'arco corrisponde al diametro esterno dei tubi di acciaio. Questo speciale profilo curvo fornisce un margine di deformazione elastica per assorbire lo spostamento di dilatazione e contrazione termica dei tubi, rilasciando lo stress termico e sopportando il peso del tubo. Previene la rottura dei tubi e i danni alle staffe causati dai cambiamenti di temperatura e dalle vibrazioni della nave in mare. Rispetto alla scarpa per tubi convenzionale (base piatta + piastra angolare separata), questa piastra di espansione integrata riduce il lavoro di saldatura in loco, riduce la quantità di saldature e riduce la portata dell'ispezione NDT. È ampiamente installato su ponti di navi, sale macchine, serbatoi di zavorra e serbatoi di olio combustibile per tubi di zavorra, tubi dell'acqua di mare, tubi dell'olio combustibile e condutture di acqua dolce. Adatto per nuovi progetti di costruzione navale, riparazione navale e tubazioni per piattaforme offshore.


Principali applicazioni

  • Protezione del ponte della chiatta: installare sui lati del ponte, sulle zone di contatto di prua e poppa per resistere all'impatto continuo delle operazioni di spinta del rimorchiatore.

  • Dispersione del carico d'impatto: la geometria ad arco trasferisce l'impatto puntuale concentrato in una forza distribuita su tutta la piastra, proteggendo la struttura del ponte di base dal collasso e dallo strappo.

  • Ampiamente adottato per chiatte interne, chiatte costiere, pontoni, chiatte di stoccaggio, chiatte per il trasporto di sabbia e varie altre navi da lavoro.

  • Costituisce un'alternativa economica all'ispessimento dell'intero ponte, grazie alla pratica sostituzione a bordo e alla manutenzione ordinaria.


Vantaggi del prodotto

✅ Prodotto direttamente nella nostra fabbrica, rigoroso controllo di qualità durante l'intero processo produttivo, prezzo di fabbrica competitivo senza intermediari.

✅ Costruzione stampata in un unico pezzo senza saldature separate, che offre un'eccezionale resistenza agli urti.

✅ Design meccanico ad arco ottimizzato per prestazioni anti-deformazione affidabili sotto carichi pesanti.

✅ Rivestimento in vernice anticorrosione di tipo marino, ben adatto alle condizioni di lavoro marine umide e in nebbia salina.

✅ Disponibile servizio personalizzato a gamma completa. Lunghezza, larghezza, spessore della lamiera, altezza dell'arco, curvatura e trattamento superficiale possono essere personalizzati in base ai vostri disegni o campioni.

✅ Molteplici selezioni di materiali tra cui acciaio al carbonio Q235B e acciaio marino AH36 per soddisfare i diversi requisiti del progetto della nave.

✅ Capacità di ordini all'ingrosso: siamo in grado di gestire ordini di grandi volumi per cantieri navali e appaltatori di progetti marittimi.


Informazioni tecniche

Nome del prodotto: piastra di ponte anticollisione ad arco per chiatta

Processo di produzione: stampaggio integrale da solida piastra in acciaio, prodotto internamente nel nostro stabilimento

Materiale disponibile: acciaio marino Q235B, AH36 o altri gradi in base ai requisiti del disegno del cliente

Spessore della piastra: 8‑20 mm, tutti gli spessori possono essere personalizzati

Trattamento superficiale: rivestito con vernice anticorrosione grigia marina, è accettabile un rivestimento personalizzatoImbarcazioni applicabili: chiatte interne, chiatte costiere, pontoni e chiatte per lavori di ingegneria

Modalità personalizzata: produzione personalizzata tramite disegni o campioni, ordine in blocco completamente supportato.



PIASTRA DI ESPANSIONE

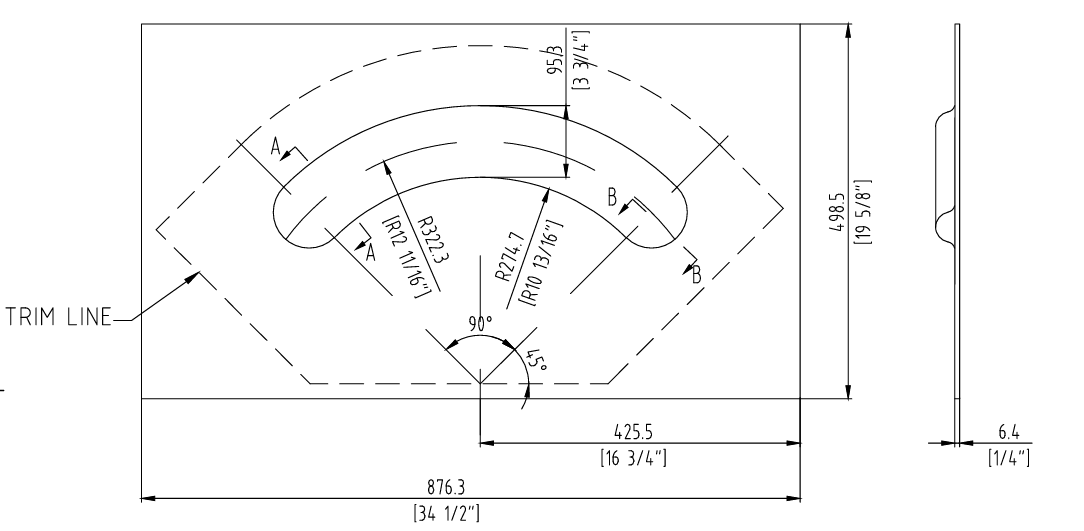

微信图片_20260727103959_32_4



Le nostre piastre anticollisione ad arco per chiatte sono interamente prodotte nella nostra fabbrica, stampate integralmente da lamiere di acciaio marino complete. Senza giunti di saldatura segmentati, le piastre mantengono prestazioni meccaniche stabili e affidabili.


Le chiatte sono esposte a frequenti collisioni durante le operazioni quotidiane, principalmente a causa della spinta dei rimorchiatori e dell'ormeggio contro le navi adiacenti. Le normali piastre del ponte nudo sono soggette ad ammaccature e screpolature permanenti dopo ripetuti impatti pesanti. Saldare questa piastra arcuata resistente all'usura sulle zone del ponte ad alto stress. Il suo profilo curvo distribuisce in modo efficiente l'energia dell'impatto e salvaguarda la struttura originale del ponte di base, riducendo notevolmente la frequenza di manutenzione della nave e i costi di riparazione.


Ogni prodotto è rifinito con vernice anticorrosiva marina professionale per far fronte alle acque interne corrosive e agli ambienti costieri. In qualità di produttore originale, ci concentriamo su componenti in acciaio marino costruiti su misura. Tutti i parametri chiave, tra cui dimensione, curvatura dell'arco, spessore della piastra e qualità del materiale, possono essere regolati per adattarsi al design unico della chiatta.

Sia che abbiate bisogno di piccoli lotti per lavori di riparazione o di forniture di grandi volumi per chiatte di nuova costruzione, la nostra fabbrica può soddisfare le vostre esigenze di produzione. Inviaci i tuoi disegni tecnici e le specifiche per ottenere il tuo preventivo personalizzato.


FAQ (domande frequenti)

D: Quali qualità di acciaio sono disponibili?

A: Acciaio al carbonio: Q235B,; Acciaio inossidabile: 304/316L per servizio con acqua di mare. Gradi speciali disponibili su richiesta.

D: Potete fornire certificati di classe e MTC per l'ispezione della nave?

R: Sì. L'MTC è fornito per ogni lotto. La certificazione CCS può essere organizzata per l'ispezione del geometra.

D: Potete fabbricare secondo i nostri disegni CAD?

R: Sì, accettiamo disegni DWG e PDF. Tutte le piastre di espansione sono realizzate su misura in base alle dimensioni del vostro progetto.

D: Come si forma la scanalatura della sella e per quanto riguarda la tolleranza?

A: Pressato a freddo da una solida piastra di acciaio. La tolleranza alla formatura è conforme agli standard di allestimento della costruzione navale e può soddisfare i requisiti di disegno.

D: Che trattamento superficiale e rivestimento offrite?

A: Standard: sabbiatura Sa2.5 + primer epossidico marino, DFT 60–80μm. Le specifiche del rivestimento possono seguire i requisiti del vostro cantiere navale.

D: Qual è il tempo di consegna e il MOQ?

A: Nessun MOQ rigoroso. Il tempo di consegna è normalmente di 15-20 giorni lavorativi dopo la conferma del prelievo e il deposito.

D: È disponibile l'ispezione NDT? R: Sì, l'ispezione NDT MT/UT e i rapporti di prova ufficiali possono essere forniti su richiesta.
