IL DF-450 Dome di espansione a tenuta stagna sollevata Affronta una sfida specializzata nell'ingegneria marina: fornire accesso a compensare la pressione a sistemi di fluidi chiusi.
| Quantità: | |
|---|---|
DF-450-3624

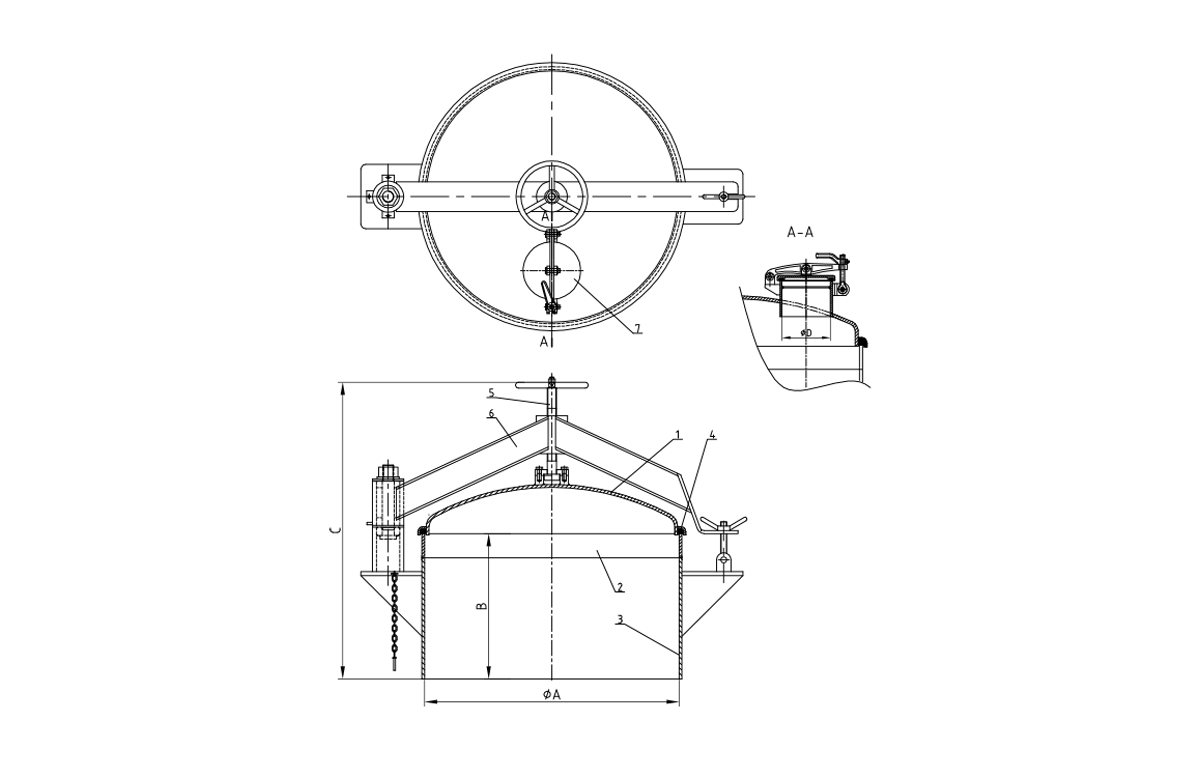

DF-450-3026/3624/4224 Dome di espansione a tenuta stagna rialzata
Modello n. | Φa | B | C | Φd | Wt. (LBS) |
| DF-450-3026 | 30 ' | 26 ' | 50 ' | 8 ' | 750 |
| DF-450-3624 | 36 ' | 24 ' | 48 1/2 ' | 8 ' | 860 |
| DF-450-4224 | 42 ' | 24 ' | 49 ' | 8 ' | 950 |
| NO. | Nome e specifiche | Qty | Materiale |
| 1 | Gruppo di copertura del portello | 1 | STEEL |
| 2 | Anello di coaming superiore | 1 | Inossidabile |
| 3 | Assemblea di coaming | 1 | STEEL |
| 4 | Guarnizione del portello | 1 | Neoprene |
| 5 | Albero centrale | 1 | Inossidabile |
| 6 | Braccio girevole a raggio | 1 | STEEL |
| 7 | 8 'Canna ullage | 1 | Assemblaggio |
Test di perdita: pressione 0,04 MPA
Altri extra opzionali includono: zincato a caldo zincato, costruzione in acciaio inossidabile e altezze personalizzate
Poiché le navi richiedono un accesso affidabile a carri armati, condutture e bacini che sperimentano l'espansione e la contrazione termiche, questa cupola combina l'integrità a tenuta stagna con alloggio di movimento dinamico. Misurando 24 pollici di diametro con un profilo rialzato di 12 pollici, il DF-450 viene progettato per gestire le variazioni volumetriche nei sistemi chiusi mantenendo una tenuta sicura contro l'intrusione dell'acqua. Il suo design robusto lo rende adatto per lo stoccaggio del carburante, i serbatoi di zavorra e i sistemi di acqua potabile su navi commerciali e militari.
La cupola incorpora una sezione a soffietto flessibile che ospita fino a 2 pollici di movimento assiale causato dall'espansione termica o dalle fluttuazioni di pressione nel sistema collegato. Questa capacità di movimento impedisce lo stress sulle pareti del serbatoio e sui collegamenti delle tubazioni che potrebbero portare a perdite o danni strutturali. Il soffietto è rinforzato con una rete di filo resistente alla corrosione per impedire la sovra-espansione sotto pressione.
Un sistema a doppio sigillo combina una guarnizione di neoprene con rivestimento PTFE primario con una O-ring secondaria per garantire l'integrità a tenuta stagna anche durante il movimento. La flangia di compressione presenta una superficie seghettata che scava nel materiale della guarnizione sotto pressione, creando una barriera sicura contro l'ingresso di acqua. Il test conferma che il sigillo mantiene l'integrità a pressioni fino a 5 psi differenziali tra ambienti interni ed esterni.
Il corpo a cupola è costruito in acciaio al carbonio a 10 calibri con una piastra superiore rinforzata in grado di supportare carichi di ponte fino a 400 libbre. La flangia di base include fori di montaggio pre-perforati con rondelle di grandi dimensioni per distribuire carichi attraverso la superficie di montaggio. Tutti i componenti strutturali ricevono un rivestimento epossidico di livello marino per resistere alla corrosione in ambienti immersi o ad alta moistura.
Le cupole di espansione apportano variazioni volumetriche nei sistemi di fluidi chiusi causati da variazioni di temperatura, fluttuazioni di pressione e operazioni di riempimento/drenaggio. Impediscono l'accumulo di pressione e la formazione del vuoto che potrebbero danneggiare serbatoi, tubi o raccordi, fornendo al contempo l'accesso a tenuta stagna per l'ispezione e la manutenzione.
Il soffietto rinforzato presenta convolgimenti progettati per flettersi mantenendo una compressione costante sulle guarnizioni delle guarnizioni. Il rivestimento PTFE riduce l'attrito durante il movimento e impedisce l'adesione della guarnizione, garantendo prestazioni di sigillatura coerenti attraverso migliaia di cicli di espansione.
La configurazione standard è compatibile con oli combustibili, diesel, acqua dolce e acqua salata . Per applicazioni chimiche, sono disponibili guarnizioni viton e rivestimenti specializzati opzionali per gestire sostanze aggressive come acidi, alcali e solventi idrocarburi.
Il soffietto e le foche devono essere ispezionati ogni anno per segni di cracking o degrado. Il meccanismo di movimento non richiede lubrificazione, poiché il rivestimento PTFE fornisce proprietà auto-lubrificanti. Nelle applicazioni ad alto ciclo, si consiglia una sostituzione completa della tenuta ogni 5 anni.
Sì, il DF-450 è progettato sia per installazioni al di sopra del ponte che per una profondità massima di 30 piedi (10 metri) se installata correttamente con il kit flangia di acque profonde opzionale. La progettazione strutturale resiste alla pressione idrostatica esterna a questa profondità mantenendo le capacità di compensazione della pressione interna.
